360度拆裝架主要構成及技術參數

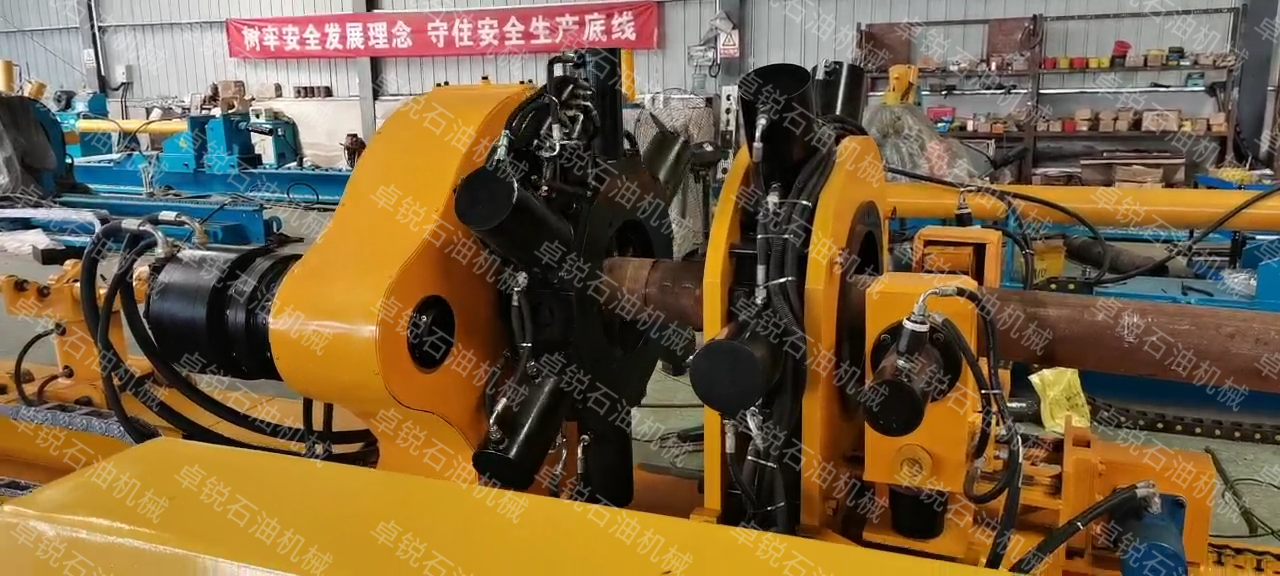

DZZR-Ⅳ型液壓拆裝架，是我公司自主研發的360度全旋轉的新型拆裝設備，上卸扣速度快，扭矩控制精準，夾痕少，適用范圍廣，操作方便，效率高！
一、設備特點：
1、操作自動化程度高：觸摸屏，可設定扭矩，可打印、儲存；
2、上卸扣扭矩大，效率高，扭矩控制精準；
3、可適應3度以內彎角度。
二、設備組成：
DZZR-Ⅳ型液壓拆裝架由：液壓控制操作臺、固定鉗、夾持全旋轉裝置、輔助支撐裝置、設備底座、尾架液壓推拉裝置等六部分組成。
1、液壓控制操作臺：提供動力源、觸摸屏控制及顯示、指示儀表和操作桿等。
2、固定鉗：實現對工件的夾緊。
3、旋扣鉗：以要求的上扣扭矩將扣緊固，提供足夠扭矩將已經緊固扣旋松，360度任意旋轉，可設定扭矩。
4、尾部推拉機構：進行工件的軸向的拉拔工作
5、液壓輔助支撐機構：3個可移動式支撐，分布在主設備兩端的輔助底座上，配合主設備完成對工件的拆裝等工作。
6、設備底座：由中部主體底座和兩邊延伸輔助底座組成。
三、技術參數：
參 數 | 公 制 | 英 制 |
電動機功率 | 22-37 KW |
卡盤夾持直徑 | 60--635 mm | 2-3/8″--25″ |
旋扣扭矩 | 100-250 KN.m | 73,800-185,000 Ft-lbs |
連續旋轉轉速 | 0.5-8 r/min |
推力 | 246 KN | 25 Tons |
拉力 | 196 KN | 20 Tons |
尾架推拉行程 | 2 M | 6.56 Ft |
重量 | 12-15 T |
主機規格 | 18000×2160×1990 mm |
四、機器工作條件
工作環境溫度：-5～50℃
相對濕度：不大于85%
電源電壓：380V±5% 50Hz
液壓系統使用介質：N46#抗磨液壓油
五、機器設計制造過程中執行標準
本設備設計與制造符合液壓機有關標準要求：
1、JB/T54365-94(液壓機產品質量分等標準)
2、JB/T9958.2-99(單柱液壓機精度)
3、GB5226-85(機床電氣設備通用技術條件)
4、GB5083-85《生產設備安全衛生設計總則》
六、隨機文件及附件
1、裝箱單、合格證書一套；
2、隨機配件和密封圈一套
七、質量保證與售后服務
1、設備安裝完成后，空負荷運轉18小時，滿負荷運轉10小時，超負荷20次，當設備正常后方可出廠，做到在廠內早期將故障隱患消除。
2、供方負責免費指導安裝調試（需方提供吊裝工具），三包服務一年，終身維護。
3、產品在使用過程中，如出現問題，保證在接到通知后24小時內做出答復或派出售后服務人員，并做到故障不排除，維修人員不撤場。
4、設備質保期為12個月，在保修期內，主要部件如果出現質量問題免費更換，包括電機、液壓泵、閥、液壓馬達、液壓缸這五種主要部件；鉗牙、油封等屬于易損件。
